Индивидуальные концепции для анализа осанки и движения
Разработка – Производство – ПО – Всё для вашего кабинета от одного производителя
Одним из популярных направлений развития стоматологии на сегодняшний день является – Гнатология. Современные методы работы с ВНЧС не могут обойтись без полноценной диагностики состояния позвоночника и мышечных связей: от мышц головы и шеи до нижних конечностей. Комплекс компании Diers, являющейся экспертом в разработке подобных систем, на сегодняшний день один из самых точных, быстрых и безопасных методов оценки состояния позвоночника.
DIERS позволяет проводить комплексную диагностику всего опорно-двигательного аппарата. При разработке данной технологии особое внимание уделялось возможности использования полученных данных специалистами смежных специальностей, таких как стоматологи-ортопеды, зубные техники, кинезиологи, остеопаты, терапевты-стоматологи, врачи-ортодонты, специалисты по спортивной медицине и многими другими.
Оптическая система (видео растровая стереография) для измерения DIERS formetric – это самая распространенная в мире система для оптического 3D/4D анализа позвоночника и осанки.
Техника была разработана в тесном сотрудничестве с ведущими университетами и европейскими научно-исследовательскими институтами.
Основной целью разработок было создание безопасной системы анализа позвоночника, позволяющей снизить рентген-нагрузку на пациента в процессе дальнейшей диагностики и лечения.
DIERS formetric позволяет создать 3D модель позвоночника без облучения и нанесения маркеров на тело пациента. Так же могут быть отображены разнообразные клинические параметры, необходимые для объективного и количественного анализа статики тела и осанки, сколиозов и различных форм деформации позвоночника.DIERS позволяет проводить комплексную диагностику всего опорно-двигательного аппарата. При разработке данной технологии особое внимание уделялось возможности использования полученных данных специалистами смежных специальностей, таких как стоматологи-ортопеды, зубные техники, кинезиологи, остеопаты, терапевты-стоматологи, врачи-ортодонты, специалисты по спортивной медицине и многими другими.
Оптическая система (видео растровая стереография) для измерения DIERS formetric – это самая распространенная в мире система для оптического 3D/4D анализа позвоночника и осанки.
Техника была разработана в тесном сотрудничестве с ведущими университетами и европейскими научно-исследовательскими институтами.
Основной целью разработок было создание безопасной системы анализа позвоночника, позволяющей снизить рентген-нагрузку на пациента в процессе дальнейшей диагностики и лечения.

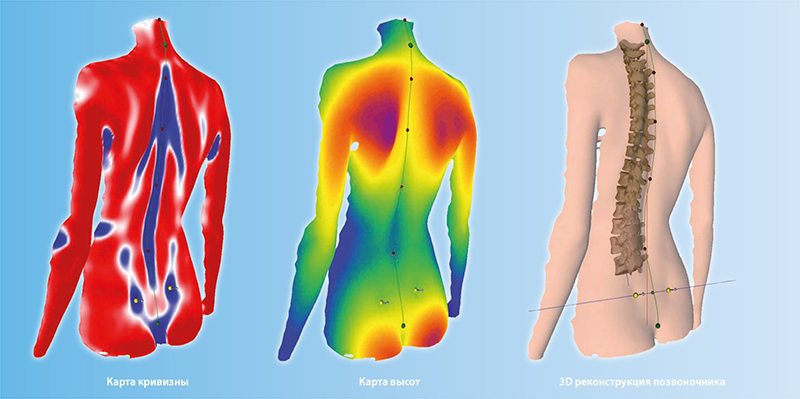

Система не предполагает использование маркеров; анатомические ориентиры (VP, SP, DL, DR), так же как и центральная линия спины и скручивание позвоночника, распознаются автоматически. В результате получается трехмерная модель позвоночника с его направлением, ротацией позвонков и положением таза.
Безлучевое – бесконтактное – быстрое и точное
Клинический спектр применения:- сколиоз и сколиотическое искривление
- разница в длине ног
- Перекос и скручивание таза
- неправильная осанка
- гипер- и гипокифоз
- гипер- и гиполордоз
- послеоперационный болевой синдром
- соматоформное расстройство
- фибромиалгия
- позвоночный синдром
- дисфункция ВНЧС
- тотальный эндопротез
- и многое другое
DIERS statico 3D
для измерения в статике
Модель начального уровня серии formetric показывает трехмерное изображение поверхности спины; также возможно получить 3D модель позвоночника (дополнительная опция). Только для одного кадра.
DIERS formetric 4D
для функционального измерения
Развитие 4D-технологии (3D + время) значительно расширило спектр применения системы DIERS formetric.Помимо функционального обследования и др., с помощью вычисления среднего значения (усреднения) ряда измерений минимизировать колебания осанки.
Система позволяет проводить функциональный тест и постуральный анализ менее чем за 1 минуту, записывая до 10 кадров в секунду.
DIERS 4D motion®
для динамических измерений
С появлением DIERS 4D motion® была достигнута новая веха в области анализа позвоночника. Впервые стало возможным исследовать позвоночник и осанку пациента по время ходьбы.
Моделирующая платформа может быть использована с целью компенсировать несоответствие длины и искривление ног. Может быть спрогнозирован ожидаемый эффект от лечения позвоночника, таза и осанки. При осмотре пациент стоит на двух отдельных платформах, изменяющих угол наклона в трех измерениях. Способы лечения, как например, форма стелек для пациента, определяются с предельной точностью.
Совместное использование систем DIERS formetric 4D und DIERS pedoscan позволяет одновременно проанализировать форму позвоночника, положение таза, распределение давления стоп на поверхность и центр давления тела. Синхронные измерения являются важнейшим элементом подбора оптимального метода лечения (например, корректирующих осанку стелек).

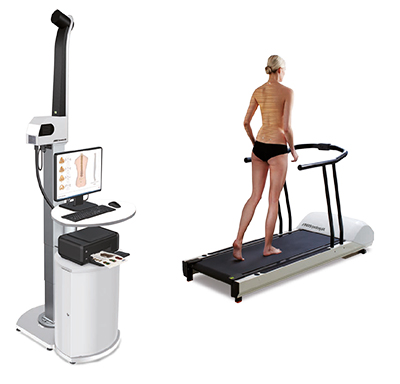

DIERS 4D motion®
Динамический анализ позвоночника и осанки
С системой DIERS 4D motion® проверенную технологию formetric удалось перевести в безлучевое измерение позвоночника в динамике. С помощью самой современной камеры (60 кадров в секунду) и инновационного программного обеспечения впервые стало возможным измерить сложное взаимодействие позвоночника и таза во время ходьбы и представить это в динамике.
Клиническое применение:
-
Постуральный дефицит:
сколиозы, кифозы, блокады, перекос и скручивание таза, несоответствия длины ног,… -
Асимметрия движений
-
Заболевания ног и дефицит походки (4D motion® Lab)
Индивидуальные ортопедические и проприоцептивные стельки -
Лечебная физкультура
-
Наблюдение и контроль:
сколиозы, пред- и постоперационный период, корректирующие стельки. -
Физиотерапия / Реабилитация
-
Спортивная медицина и профессиональная клиническая диагностика
-
и многое другое
DIERS 4D motion® Lab
Комплексный анализ движения
Возможность динамического измерения позвоночника явилась ключевой технологией для развития системы DIERS 4D motion® Lab. Речь идет об интегрированном системном решении для полного анализа человека в движении.Синхронизированное измерение позвоночника, осей ног и давления стоп во время ходьбы облегчает выявление отклонений в образце походки и их целенаправленное лечение.
Спектр применения варьируется от постановки диагноза до терапии тренировками и спортивных исследований.
Использование дополнительного модуля камеры для измерения осей ног (сзади) в дополнение к анализу позвоночника и осанки позволяет двухмерно охватывать и документировать геометрию осей ног. Таким образом, при коррекции стоп и осанки можно учитывать ее воздействие на оси ног.
| С помощью бокового модуля камеры можно расширить лабораторию анализа движения Labor DIERS 4D motion® Lab, чтобы охватить геометрию осей ног сбоку. |
|

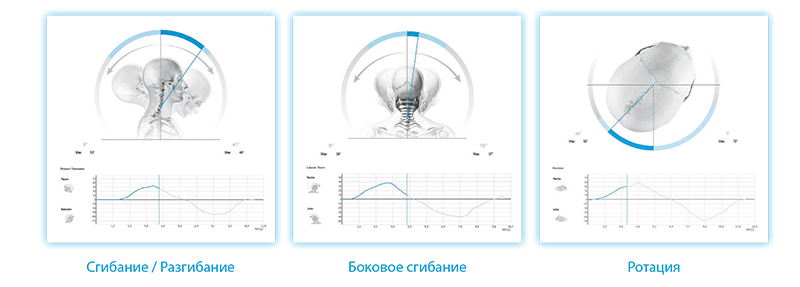

С помощью дополнительного модуля „Cervical Spine“ можно провести трехмерный анализ подвижности шейного отдела позвоночника. Измеряются и графически отображаются направления движения сгибания, разгибания, бокового сгибания влево и вправо и ротация влево и вправо.
При проведении измерения легкий аппарат надевается на голову пациента. Для этого DIERS formetric 4D снабжается дополнительным модулем с камерой.
DIERS pedogait дает функциональное представление о силе реакции опоры при ходьбе и служит для динамического анализа походки. В беговую дорожку интегрирована платформа длиной 1,0 м с 5.000 встроенных датчиков для измерения значений давления. В состоянии покоя беговую дорожку можно использовать для измерений в статике: измерение давления стоп и стабилометрии.
DIERS pedogait может использоваться в комбинации с DIERS 4D motion® (динамическое измерение позвоночника) и модулем для измерения осей ног DIERS leg axis.
Платформа для измерения давления позволяет проводить точный анализ положения стоп и инициированные силы давления как в статике, так и в динамике. Таким образом, можно точно установить силу реакции опоры и центр тяжести тела в положении стоя и во время ходьбы.
Программа позволяет в реальном времени получить данные распределения давления.
DIERS pedoscan можно комбинировать с измерительными системами для одновременного 3D/4D измерения позвоночника и осанки.
Доступны платформы длиной: 0.5 - 2.0 m
